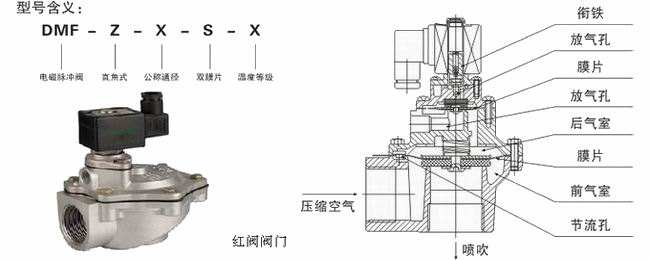

直角式脈沖閥的特征是閥的空氣進出口成90°直角。直角式脈沖閥的構造圖如下，閥內的磨片把脈沖閥分成前后兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于”關閉“狀態。

    脈沖閥控制儀的電磁信號使電磁脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣通過閥輸出口噴吹，脈沖閥處于開啟狀態，壓縮空氣瞬間從閥內噴出，形成噴吹氣流。

   當脈沖閥控制儀電磁信號消失，脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖閥又處于關閉狀態。

   國產脈沖閥技術參數如下：

1、適應環境：溫度-10-＋55攝氏度；相對濕度不大于85。

2、工作介質：清潔空氣，露 點-20攝氏度。

3、噴吹氣源壓力：0.3-0.6Mpa。

4、電磁先導閥工作壓力、電流：DC24V,0.8A;AC220V,0.14A;AC110V,0.3A.
